Назначение канализационных насосных станций (КНС)
Канализационные насосные станции (КНС), выполненные методом перекрестной машинной намотки из стеклопластика с использованием армирующих стекломатериалов предназначены для перекачивания сточных вод (бытовых, промышленных, ливневых, талых) в тех случаях, когда отвод стоков самотеком невозможен или экономически нецелесообразен. Это может быть связано со следующими факторами:
- Сложный рельеф местности:
наличие возвышенностей, низин или больших расстояний между точкой сбора стоков и местом их сброса (очистные сооружения, коллектор).
- Глубокое залегание коллектора:
если коллектор расположен на значительной глубине, прокладка самотечного трубопровода может потребовать больших объемов земляных работ и, следовательно, высоких затрат.
- Недостаточная мощность существующих сетей:
В случае увеличения нагрузки на существующие канализационные сети может потребоваться установка КНС для обеспечения необходимой пропускной способности.
- Отсутствие централизованной системы канализации:
В удаленных районах или на отдельных объектах, где отсутствует централизованная канализация, КНС могут использоваться для перекачивания стоков к локальным очистным сооружениям.
Области применения
Стеклопластиковые КНС с погружными насосами находят широкое применение в различных областях:
- Жилищно-коммунальное хозяйство:
Перекачивание бытовых сточных вод от жилых домов, коттеджей, многоквартирных зданий.
- Промышленность:
Перекачивание промышленных стоков (с учетом их химического состава).
- Сельское хозяйство:
Перекачивание стоков животноводческих комплексов.
- Строительство:
Организация временных систем водоотведения на строительных площадках.
- Объекты социальной инфраструктуры:
Школы, больницы, торговые центры и другие объекты.

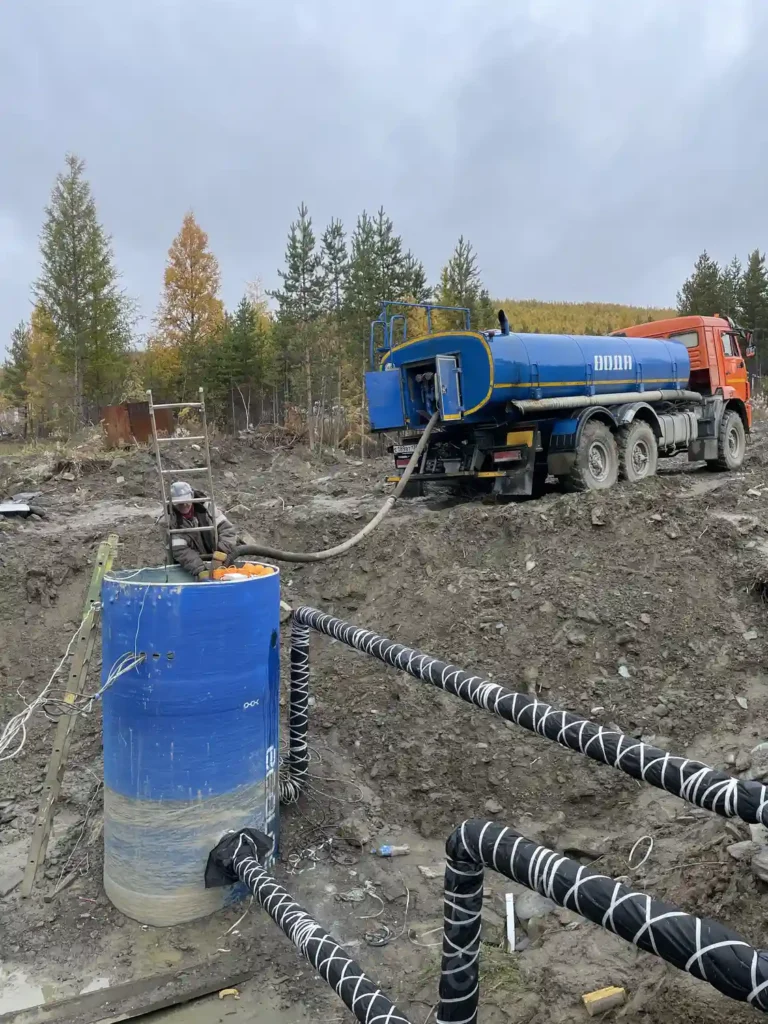

Принципиальная схема работы канализационной насосной станции
КНС из стеклопластика с погружными насосами работает по следующему принципу:
- Прием сточных вод:
Сточные воды по подводящему трубопроводу самотеком поступают в приемный резервуар КНС. Резервуар изготавливается из стеклопластика, что обеспечивает герметичность, коррозионную стойкость и долговечность конструкции. На входе в приемный резервуар устанавливается сороудерживающая корзина или для задержания крупных механических примесей, предотвращая засорение насосов.
- Накопление и контроль уровня:
В приемном резервуаре происходит накопление сточных вод. Уровень жидкости контролируется с помощью датчиков уровня (поплавковые, гидростатические, ультразвуковые и др.). Обычно используются несколько датчиков для разных уровней:
Уровень выключения насоса: после откачки жидкости до заданного уровня насосы отключаются.
Уровень включения насоса: при достижении определенного уровня жидкости включается один или несколько насосов.
Аварийный уровень: при достижении критического уровня, свидетельствующего о неисправности насосов или засоре, срабатывает аварийная сигнализация (звуковая и/или световая), оповещая обслуживающий персонал.
- Перекачивание сточных вод:

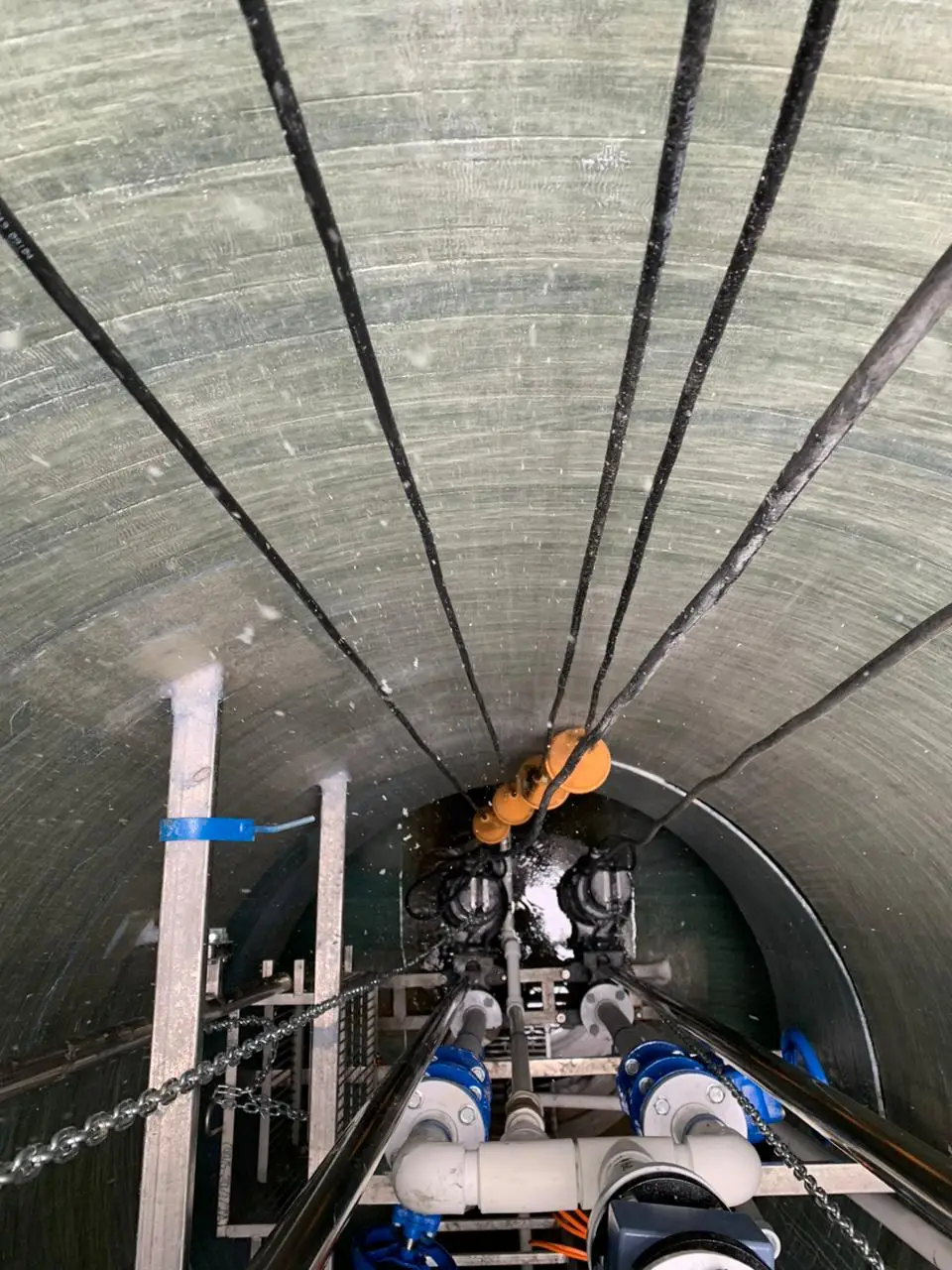

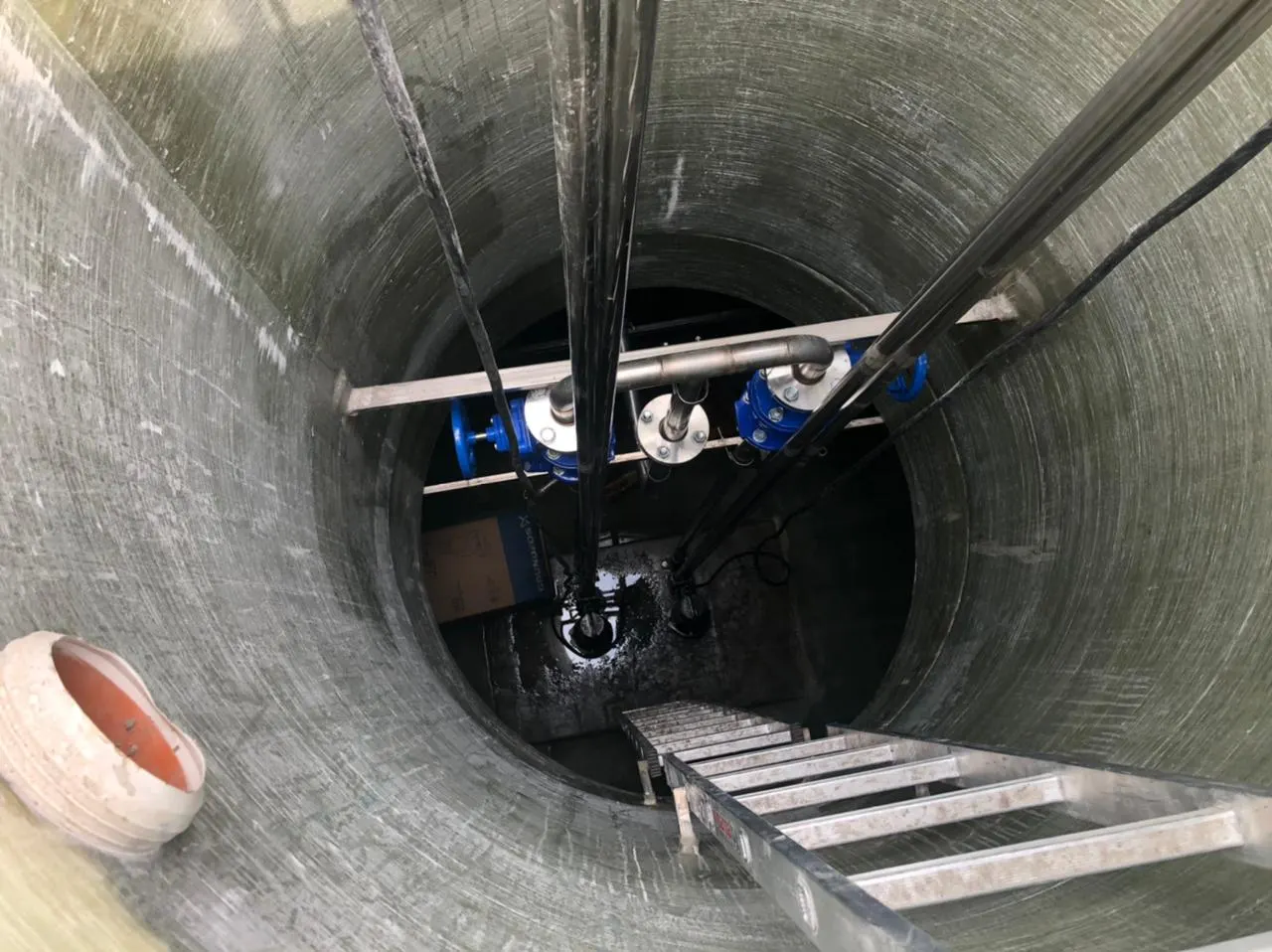

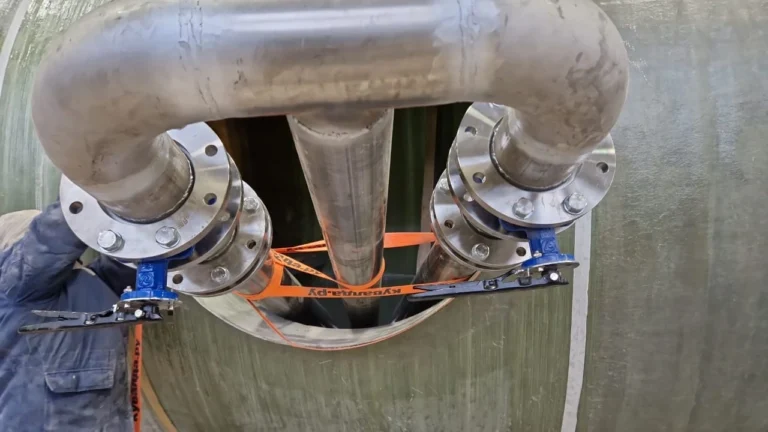

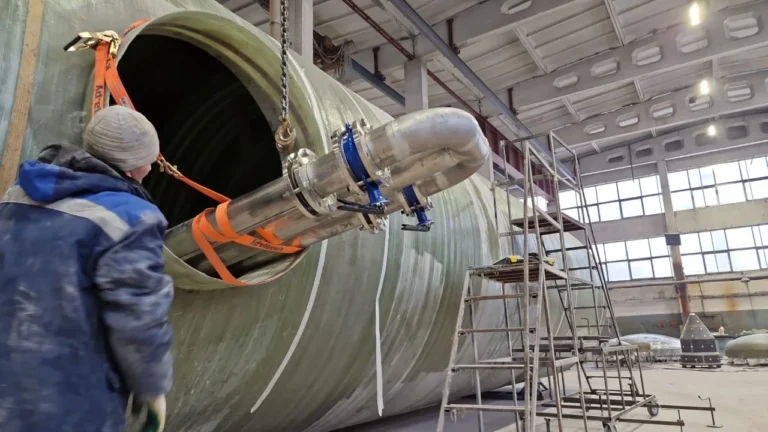

Погружные насосные агрегаты, установленные на автоматической трубной муфте, непосредственно в приемном резервуаре, перекачивают сточные воды по напорному трубопроводу на очистные сооружения или в коллектор. Погружные насосы отличаются компактностью, надежностью и простотой обслуживания. Они работают непосредственно в перекачиваемой среде, что обеспечивает эффективное охлаждение двигателя и предотвращает проблемы с всасыванием.
- Работа насосов:
Работа насосов осуществляется в автоматическом режиме по сигналам от датчиков уровня. Для обеспечения надежности и непрерывности работы станции обычно устанавливается несколько насосов (как минимум два): рабочий и резервный. В случае выхода из строя рабочего насоса автоматически включается резервный. Также может быть предусмотрена каскадная работа насосов, когда при увеличении притока стоков включается дополнительный насос для увеличения производительности.
- Система управления:
Управление работой КНС осуществляется с помощью шкафа управления, который располагается на поверхности. Шкаф управления обеспечивает:
• Автоматическое включение/выключение насосов по сигналам от датчиков уровня.
• Защиту насосов от перегрузок, короткого замыкания и других аварийных ситуаций.
• Индикацию режимов работы насосов и уровня жидкости в резервуаре.
• Передачу данных о работе станции на диспетчерский пункт (опционально).
- Вентиляция:
Для предотвращения скопления газов и обеспечения доступа кислорода в резервуар предусматривается система вентиляции.

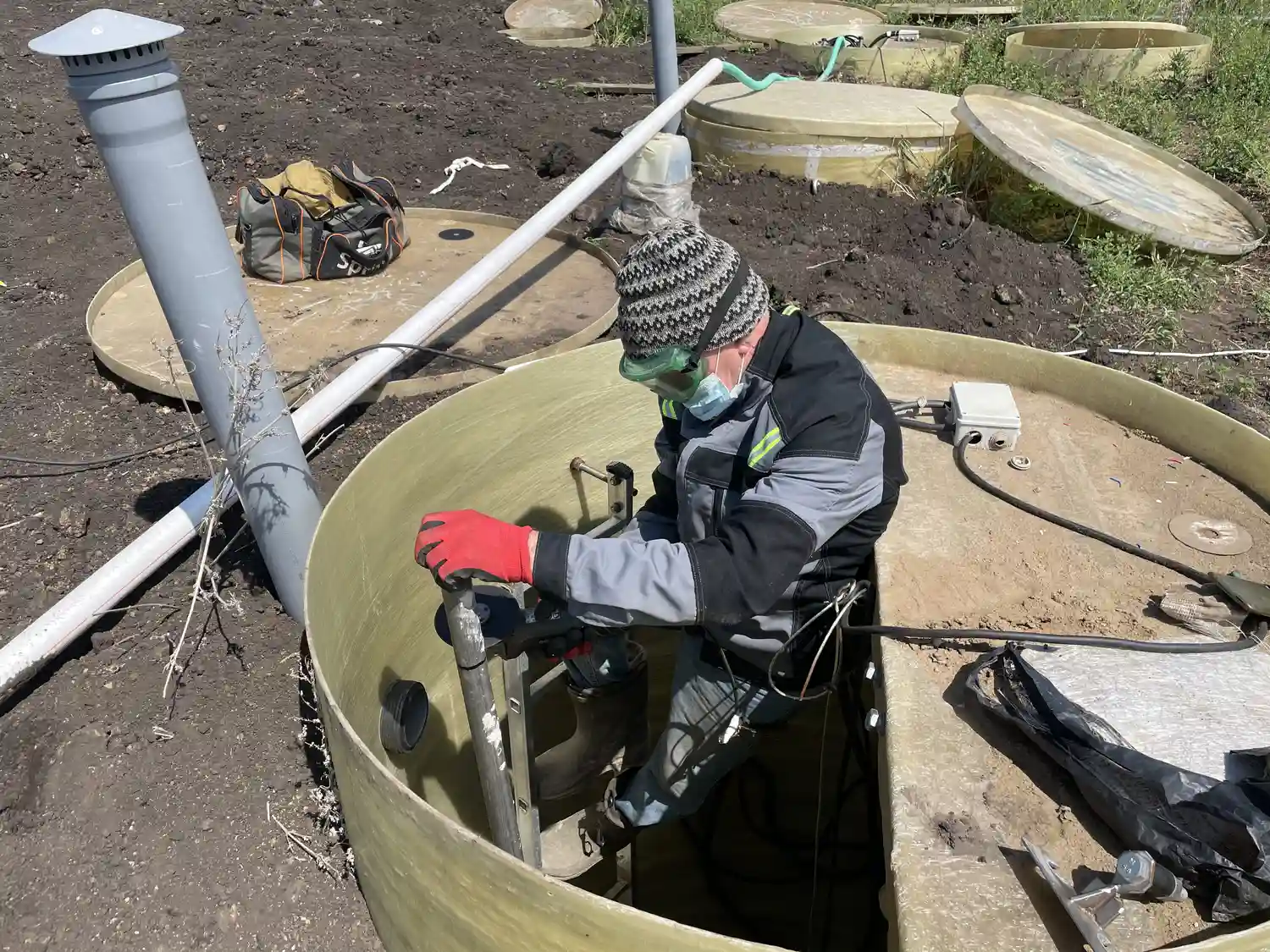

- Обслуживание:
Для обслуживания и технического осмотра насосов и другого оборудования в верхней части резервуара предусматривается люк.
Заключение:
Подземная КНС из стеклопластика с погружными насосами представляет собой надежное и эффективное решение для перекачивания сточных вод. Автоматическая работа, коррозионная стойкость материалов и простота обслуживания обеспечивают долговечную и бесперебойную работу системы. Использование погружных насосов позволяет минимизировать габариты станции и упростить монтаж.
Важно правильно подобрать производительность насосов и объем резервуара в соответствии с расчетными расходами сточных вод,
Виды производимых КНС

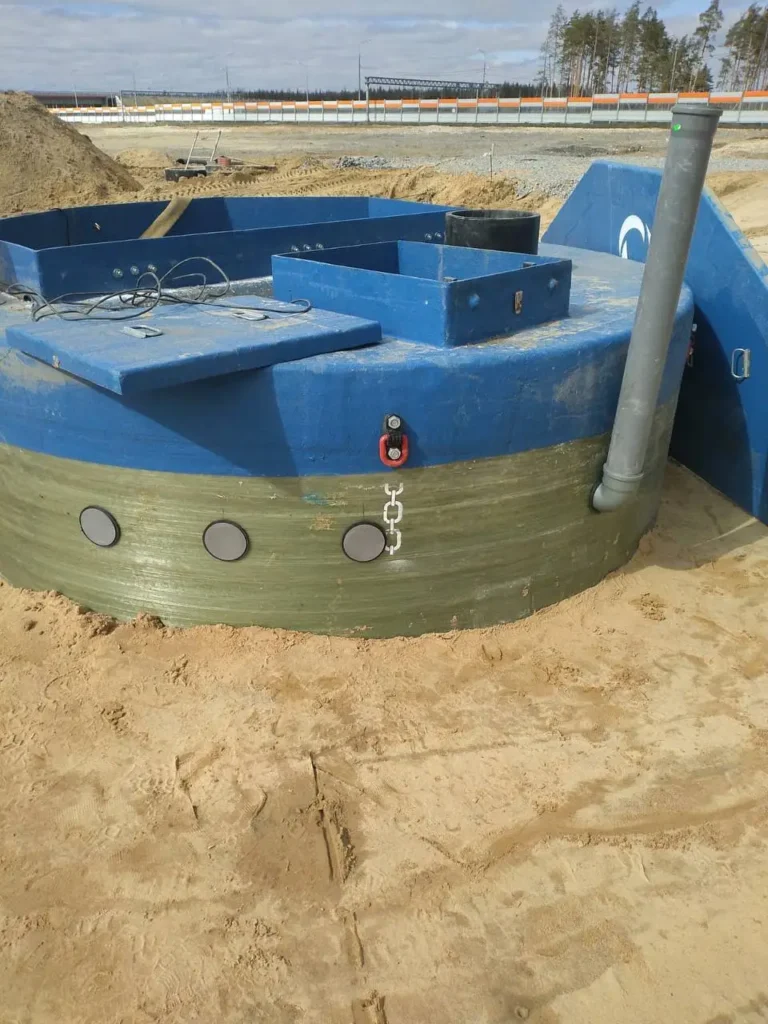

Многокорпусные КНС
Многокорпусные КНС состоят из нескольких соединенных между собой резервуаров. Каждый резервуар может выполнять определенную функцию: приемный резервуар, резервуар с насосами, резервуар для хранения аварийного объема и т.д.
Используются при больших объемах перекачиваемых стоков или при необходимости разделения различных типов сточных вод (например, ливневые и бытовые). Также могут применяться при необходимости организации ступенчатой очистки стоков непосредственно на КНС.
КНС с сухой камерой
В КНС с сухой камерой насосное оборудование располагается в отдельном, сухом и вентилируемом помещении (камере), отделенном от приемного резервуара герметичной перегородкой. Насосы могут быть как погружными (с установкой в специальном колодце, соединенном с приемным резервуаром), так и сухими (консольными, моноблочными).
КНС с сухими насосами используются в случаях, когда требуется облегчить обслуживание и ремонт насосного оборудования, а также при перекачивании агрессивных или взрывоопасных жидкостей.
КНС с вынесенной запорно-регулирующей арматурой в отдельный колодец из стеклопластика
Запорная арматура (задвижки, обратные клапаны) и другая регулирующая аппаратура устанавливаются не внутри корпуса КНС, а в отдельном стеклопластиковом колодце, соединенном с КНС трубопроводами.
Такие насосные станции используются для облегчения обслуживания и ремонта арматуры, а также для предотвращения ее коррозии от воздействия агрессивных сточных вод. Особенно актуально для КНС небольших размеров, где доступ к арматуре внутри корпуса затруднен.
Горизонтальные КНС
В таком исполнении резервуар станции имеет горизонтальную цилиндрическую форму.
Одной из особенностей горизонтальных КНС является их цилиндрическая форма с большим объемом. Эта особенность позволяет использовать их не только для перекачивания стоков, но и для усреднения их состава и расхода.
КНС с самовсасывающими насосами
В таких КНС используются насосы, способные самостоятельно поднимать жидкость с определенной глубины. Насосы устанавливаются на поверхности, вне резервуара.
Используются при небольших объемах перекачиваемых стоков и при необходимости обеспечить возможность быстрого доступа к насосам для обслуживания.
